Прокатно вырубной станок компании kadzama

Прокатно вырубной станок kadzama

Станок почти новый ( присутствует защитная плёнка ),брали для одного заказа ,так же в придачу отдадим три формы для вырубки.
Ниже перечислена инфа. с сайта производителя.
Разумный торг.

Прокатно-вырубной станок (валковый пресс) – простое механическое устройство для вырубки картонных, бумажных или пластиковых коробок под шоколад, конфеты, пирожные, макарон и другие кондитерские изделия.

Станок так же позволяет осуществлять перфорирование, биговку, тиснение, высечку магнитного винила.

Принцип работы прокатно-вырубного станка

Высечка и биговка изделий происходит за счет давления образующегося между валами в момент прокатки через них штанцформ с заготовкой.

Штанцформа (форма для высечки, штамп) укладывается на подающий лоток ножами вверх. На штанцформе расположены два вида ножей: вырубные (высекальные), которые отсекают лишние части картона при вырубке будущей коробочки; биговочные (специально затупленные ножи), которые проминают картон для создания биговки (линиия сгиба коробки). На штанцформу сверху укладывается лист картона, и лоток подается под валки с одновременным вращением ручки. После полной прокатки ножей через валки можно доставать вырубленные развертки с другой стороны и собирать коробки по биговочным линиям.

Достоинства прокатно-вырубного станка

Быстрая окупаемость станка. Самостоятельная вырубка 1000 коробок окупает затраты на станок.
Небольшая себестоимость готовых коробок. Вы платите только за картон.
Прост в работе. Для выполнения работы необходимо совершать две простые операции — укладывать листы на вырубные ножи и крутить подающую ручку.
Отсутствие специальных ковриков для высечки.
Низкая стоимость и доступность расходной пластиковой трубы.
Компактные размеры. Можно установить на стол.
Надежность. Простота конструкции обеспечивает надежность и долговечность станка.

Если на форме присутствуют прямые линии, расположите штанцформу под углом к сторонам лотка, это позволит увеличить давление в каждой точке формы.

Если изделие плохо высекается, то подложите лист картона под штанцформу, это уменьшит расстояние между валами и позволит ножам произвести полную высечку.

Источник

Прокатно-вырубные станки

Прокатно-вырубной пресс- пресс для вырубки изделий принцип действия которого заключается в пропускании изделия на штацформе через валки.

Основные элементы вырубного пресса изображены на рис. 1.

Рис. 1. Основные элементы вырубного пресса. 1 — Стол. 2 — Приводной ролик. 3 — Ролик без привода, чаще всего с регулировкой по высоте для обеспечения возможности вырубки пакетов различной толщины.

Для вырубки на валковых вырубных станках применяют полиграфические вырубные формы (штанцформы). Конструкция штанцформы изображена на рис. 2.

Рис. 2. Конструкция полиграфической штанц-формы. 1,3 — верхний и нижний листы специальной высококачественной фанеры. 2 — стальной лист, который служит в качестве упора для ножей 3 штацформы. 3 – ножи.

Для вырубки изделия на высечном прессе выполняют следующие действия:

1. Укладывают изделие на штанцформу

2. Накрывают штанцформу с изделием листом толстого пластика либо алюминия

3. Прокатывают получившийся пакет через валки

Наглядно процесс вырубки блистерной упаковки на валковом прессе продемонстрирован на видео 1.

Видео 1. Вырубка блистерной упаковки.

Валковые прокатные прессы имеют множество применений, в частности:

1. Вырубка блистерной упаковки

2. Изготовление пластмассовых (ПЭТ, ПВХ) коробочек

5. Изготовление прокладок (машиностроение)

6. Полиграфические производства

Получите консультацию технического специалиста по вырубным валковым прессам, связавшись с нами любым удобным для вас способом.

Источник

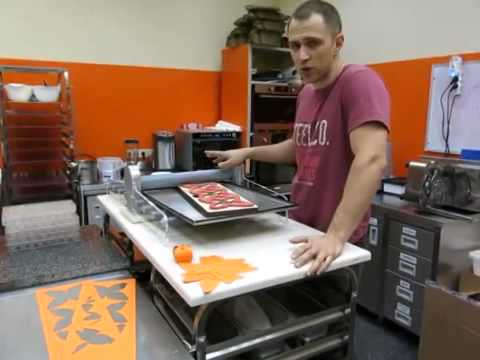

прокатно-вырубной станок компании KADZAMA

Просмотров: 18 980

Rudolf Baroyan

И как регулируются расстояния между валами .если можно наглядно покажите .или кожух вала снимите .Потом договоримся.

Rudolf Baroyan

Добрый вечер.на станке 2 вала или 3.

Рудольф Бароян

Позвоните мне .89881688281 Рудик .

Станислав Коровин

40 тыс. за кусок оргстекла и канализационной трубы. сильно. шестеренки то хоть не на 3д-принтере сделаны?

Мастерская штанцформ

На новый год друзья из рекламного агентства делали подарки с такими коробочками. Эти коробочки называют бонбоньерки, если не ошибаюсь. В собранном виде они классно выглядят

татар малай

Ох не хрена 40 рублей залупили. Ей цена 8 тысяч от силы ещё и с прибылью.

Олег Михайлов

Не понятно делать вырубку по определенному отпечатанному рисунку на бумаге?. То есть как попасть туда куда надо, а не на 3 мм влево и 2 мм вправо?

Поронок Денис

Быстро вы его убьете (или штанц-форму) если прокладку не будете ложить между ножом и валом

ТОО TISS

где можно приобрести, каковы размеры максимальной коробки игтересуется мини типогоафия

Евгений Семенов

А почему нож должен быть снизу? Как вырубать например винил магнитный, чтобы не промахнуться?

Vishnya4

обычные валцы. только вырубные формы нужны. они тоже везде продаются.таких станков валом.

Denis Nazarkin

Станок хороший, прост как все гениальное. Но у меня два вопроса. 1) В расчете окупаемости ошибка — 56 руб. это стоимость коробки с учетом бумаги и окупаемость надо рассчитывать за минусом стоимости бумаги, чисто из стоимости самого процесса вырубку и отсюда вопрос номер два 2) сколько стоят вырубочные ножи? и как раз стоимость ножей и ваша скорость вырубки (производительность) будут определять стоимость ваше коробки. На уровне идеи могу посоветовать рассмотреть применение режущих плоттеров.

Источник

прокатно-вырубной станок компании KADZAMA

• Am 3 Jul 2014 veröffentlicht
• Мини оборудование для вырубки (высечки) коробок, ложементов, подложек. Станок компактен, прост и эффективен. Прекрасно подходит для небольших шоколатерий, кондитерских производств и маленьких типографий.

—
Мои проекты:
★Оборудование для производства шоколада — kadzama.com/
★Производство шоколада по эскизам заказчика — b2bchocolate.ru/
★Обучающие курсы бизнеса на шоколаде — chocology.ru/

Меня можно найти в соц.сетях:
mateychik
mateychik

Подписывайтесь на канал:
declips.net/user/mateychik
mateychik

Telegram channel CHOCOLOGY:
t.me/CHOCOLOGYteam

KOMMENTARE • 20

На новый год друзья из рекламного агентства делали подарки с такими коробочками. Эти коробочки называют бонбоньерки, если не ошибаюсь. В собранном виде они классно выглядят

Станок хороший, прост как все гениальное. Но у меня два вопроса. 1) В расчете окупаемости ошибка — 56 руб. это стоимость коробки с учетом бумаги и окупаемость надо рассчитывать за минусом стоимости бумаги, чисто из стоимости самого процесса вырубку и отсюда вопрос номер два 2) сколько стоят вырубочные ножи? и как раз стоимость ножей и ваша скорость вырубки (производительность) будут определять стоимость ваше коробки. На уровне идеи могу посоветовать рассмотреть применение режущих плоттеров.

И как регулируются расстояния между валами .если можно наглядно покажите .или кожух вала снимите .Потом договоримся.

Не понятно делать вырубку по определенному отпечатанному рисунку на бумаге?. То есть как попасть туда куда надо, а не на 3 мм влево и 2 мм вправо?

А почему нож должен быть снизу? Как вырубать например винил магнитный, чтобы не промахнуться?

Ох не хрена 40 рублей залупили. Ей цена 8 тысяч от силы ещё и с прибылью.

обычные валцы. только вырубные формы нужны. они тоже везде продаются.таких станков валом.

Добрый вечер.на станке 2 вала или 3.

где можно приобрести, каковы размеры максимальной коробки игтересуется мини типогоафия

40 тыс. за кусок оргстекла и канализационной трубы. сильно. шестеренки то хоть не на 3д-принтере сделаны?

Источник

Штанцформа (вырубной штамп)

Штанцформа – это вырубной штамп, состоящий из многословной фанеры толщиной около 7 — 10 миллиметров с запрессованными в нее вырубными стальными ножами различных конфигураций. Штанцформа вырубная используется для производства различных упаковочных изделий сложной конструкции из таких материалов, как гофрокартон, кожа, пластик, бумага, плоский однослойный картон. Вырубные штанцформы полностью повторяют каждый элемент и изгиб будущего изделия в разложенном состоянии.

В зависимости от класса оборудования, производство штанцформ подразделяется на ротационные штанцформы, плоские штанцформы для валкового пресса и плоские штанцформы для тигельного или плосковысекательного пресса. Производство штанцформ под различное высечное оборудование осуществляется по-разному, имеет разные допуски и тип вырубных ножей. Производство штанцформ, рассчитанных на работу на валковом прессе, осуществляется из более толстых стальных ножей, способных противостоять поперечному давлению со стороны верхнего прокатного вала валкого пресса.

Вырубные штампы под тигельные пресса имеют более тонкие ножи, которые аккуратно вставляются в пропил в фанере, проделанный исключительно лазерным лучом. Вырубные штампы производятся после получения от заказчика сведений об упаковочном материале, из которого планируют получить будущее изделие. Например, если изготовление вырубных штампов проектируется под высечку коробок из тонкого микрогофрокартона толщиной 1,5 миллиметра, то изготовление вырубных штампов производится с учетом толщины данного материала. В дальнейшем данный вырубной штамп ручной, рассчитанный под микрогофрокартон не сможет высечь полноценную коробку из обычного трехслойного гофрокартона обладающего толщиной в 3 — 4 миллиметра. Если изготовление вырубных штампов ведется с расчетом толщины обычного трехслойного гофрокартона, то применение микрогофрокартона на данном вырубном штампе не желательно, так как в этом случае коробка будет иметь не жесткую шаткую конструкцию. Например, замковые запорные механизмы могут выходить из пазов, а, что касается самосборной коробки «с ушками», то она не будет иметь плотную полноценную фиксацию «ушек» в двойных боковых стенках.

Изготовление штанцформ производится по индивидуальным чертежам заказчика, если коробка имеет эксклюзивную неподражаемую конструкцию. Изготовление штанцформ распространенных конструкций картонных коробок, указанных в рубрике самосборные коробки, может производиться и без чертежей. Изготовление штанцформ таких конструкций может осуществляться просто после указания заказчиком внутренних или внешних размеров коробки.

Компания «Союзконтракт» изготавливает плоские и ротационные штанцевальные формы для вырубки сложных изделий из гофрокартона, микрогофрокартона по разумным ценам. Также мы осуществляем услуги по ремонту и сервисному обслуживанию штанцевальных форм.

Для консультации и заказа штанцформы обращайтесь в отдел продаж:

Источник

ПРОКАТНО — ВЫСЕЧНОЙ СТАНОК каталка валковый пресс цилиндричесский пресс roll pressing machine

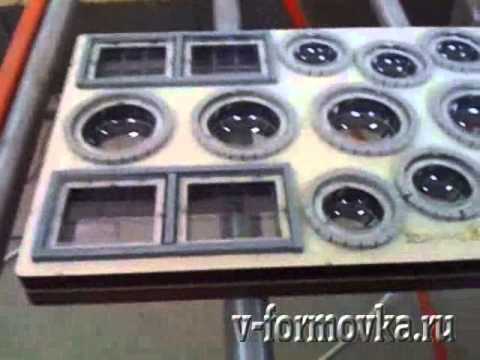

Пример вырубки на прокатно -высечном станке ПВС.

ПВС — предназначена для изготовления упаковочной тары плоской и трехмерной формы, а также для кроя, биговки, перфорации и тиснения изделий методом прокатывания вырубной штанц-формы между валами.
Вырубная штанц-форма представляет из себя лист фанеры 18 мм. с установленными на ней режущими, биговочными и перфорирующими ножами в размер развёртки требуемой упаковки.
Отличительные особенности данной машины:

Максимальная простота и доступность в обслуживании;
Использование сменных пластиковых труб, что ускоряет процесс высечки;
Возможность вырубки упаковки любой сложности;
Простота в переналадке;
Обеспечена безопасность для обслуживающего персонала.

картон, гофрокартон, ткань, бумага, войлок, кожа
полимерные плёночные и листовые материалы (ПВХ, ПЭТФ, ПП и др.)

ТПП «Буман»
Вакуум-формовочное оборудование.
Вакуум-формовочные термоформовочные машины для производства
блистерной упаковки любой сложности, корресксов и т.д.
Машины для формования листовых пластиков с большим полем формования.
(для производства крупногабаритных изделий (рекламная продукция, облицовка
и тюнинг для автомобилей, панели для холодильных установок, и т.д.).
Машины для производства «СКИН» упаковки.
(приварка полиэтилена к полиэтилену, либо плёнки к картону).
Прокатно-вырубные станки.
Аппараты для приварки блистера.
Аппараты для загибки кромки блистера.
Аппараты для запайки пластиковых контейнеров и лотков.
Изготовление оснастки, форм для вакуумной формовки любой сложности.
Формы-вкладыши для производства тротуарной плитки и цокольной облицовки.
http://buman.ru/

Видео ПРОКАТНО — ВЫСЕЧНОЙ СТАНОК каталка валковый пресс цилиндричесский пресс roll pressing machine канала Алексей Буман
