Для поворота колеса на автомобилях линейки Газель применяются детали-шарниры, которые называют шкворнями. В статье будут рассмотрены вопросы того, что такое шкворни на Газели, какие функции они выполняют и как выполнять их замену, обслуживание.

Шкворни на Газели: что это и сколько их

Шкворень – это небольшая металлическая запчасть в виде цилиндра, которая входит в состав подвески транспортного средства. Она представляет собой шарнир, на котором вращается поворотный кулак автомобиля. На машинах линейки Газель крепится два шкворня – по одному на каждом из передних (направляющих) колесах.

Зачем шкворни на Газели:

• Соединеняют поворотный кулак и шаровую опору в единую конструкцию. Поворотный кулак при этом может перемещаться в горизонтальном направлении, что обеспечивает поворот Газели.
• Передают силовые моменты на балку, а также повышение жесткости узла. Шкворневое соединение обладает высокой жесткостью, что обеспечивает хорошую прочность соединения.

Интересное по теме: Смазка для суппортов: ТОП 20 – выбираем какая лучше для направляющих, цилиндров

Периодически запчасть нужно смазывать, чтобы улучшить трение. В случае выхода шкворня из строя его нужно обязательно заменить. При езде на неисправной запчасти ухудшается качество управления, что чревато ДТП.

Износ определяют так:

• Легкие толчки в области руля при движении на высокой или средней скорости.
• Характерный металлический звук при ударе по колесу (даже при небольшом ударе).
• Очень тугая работа поворотного колеса (одна из популярных причин ДТП).
• Появление ярко выраженного износа на колесе в области поворотного кулака.

Обратите внимание! На задних колесах Газелей шкворни обычно отсутствуют, поскольку их установка на передних колесах и так обеспечивает неплохое качество поворота.

Как заменить шкворни на Газели – инструкция

Замену запчастей рекомендуется проводить по такому алгоритму:

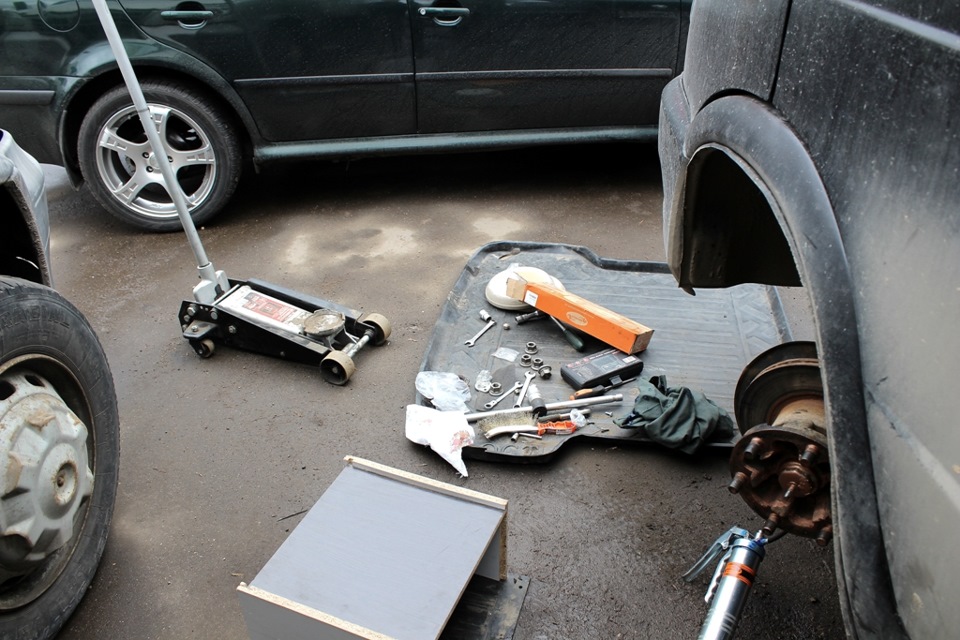

• Поместите транспортное средство на подпорки (например, на строительные козлы). Дело в том, что шкворни демонтируются из нижнего положения, а использование подпорок позволит вам создать необходимое пространство для демонтажа. Обратите внимание, что подпорки не должны касаться автомобильной балки.

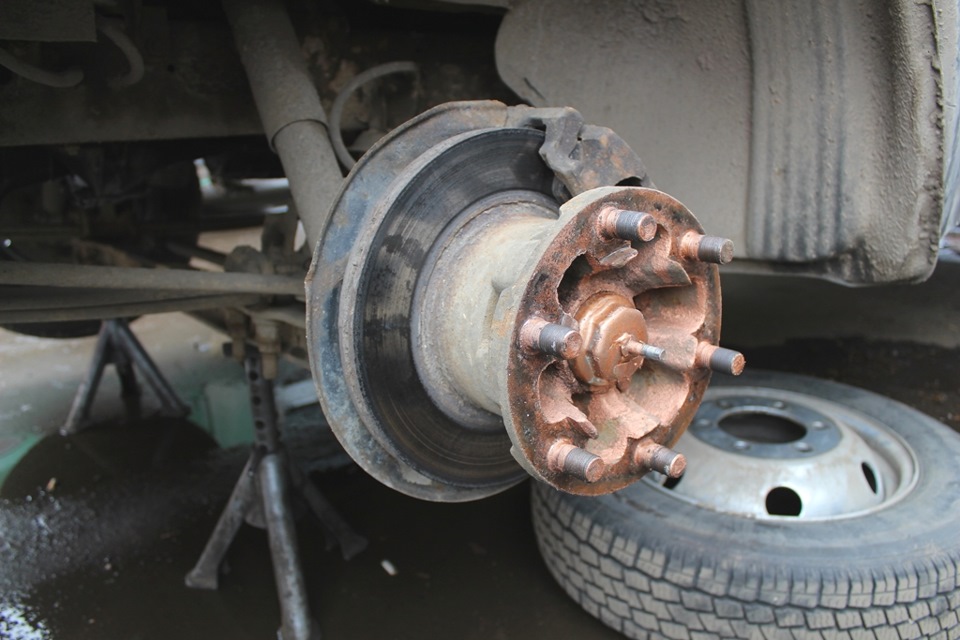

• Снимите колеса с опор автомобиля с помощью баллонного ключа. Рекомендуется провести демонтаж сразу двух колес, чтобы потом не испачкать их (кулаки и шкворни в случае длительного использования часто загрязняются, что может испортить внешний вид колес).

• Аккуратно демонтируйте тормозной суппорт с подвески. Он легко снимается, поэтому с ним проблем быть не должно. Для демонтажа нужно выкрутить два болта-фиксатора гаечным ключом на 12 (хотя на некоторых старых модификациях может использоваться ключ на 10).

• Снимите кулак с рулевой тяги. Для этого с помощью плоскогубцев удалите фиксирующую проволоку, а потом снимите гайку с помощью баллонного ключа. Теперь необходимо снять фиксирующий палец – оптимальным вариантом будет использование съемника.

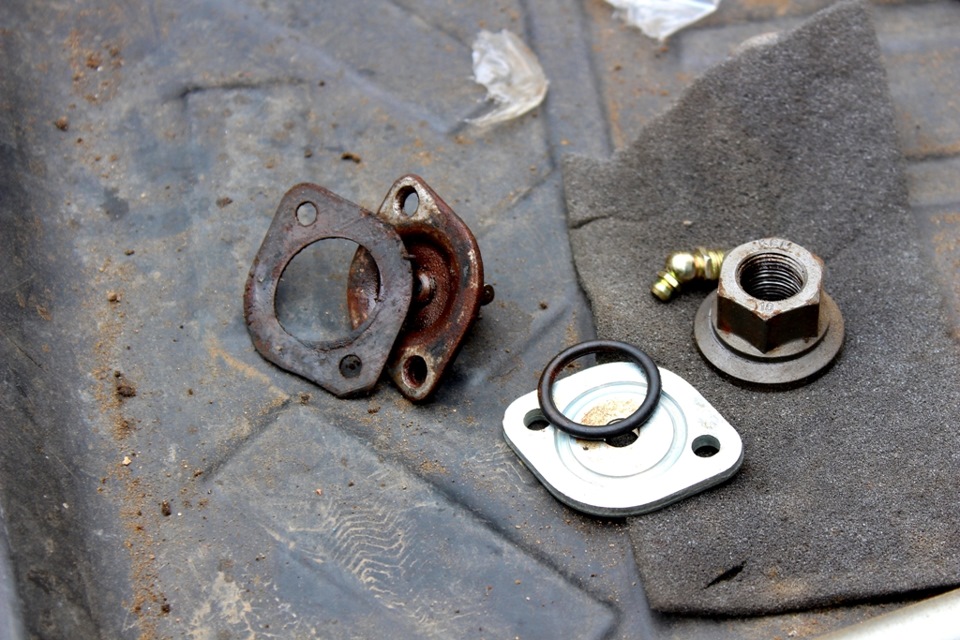

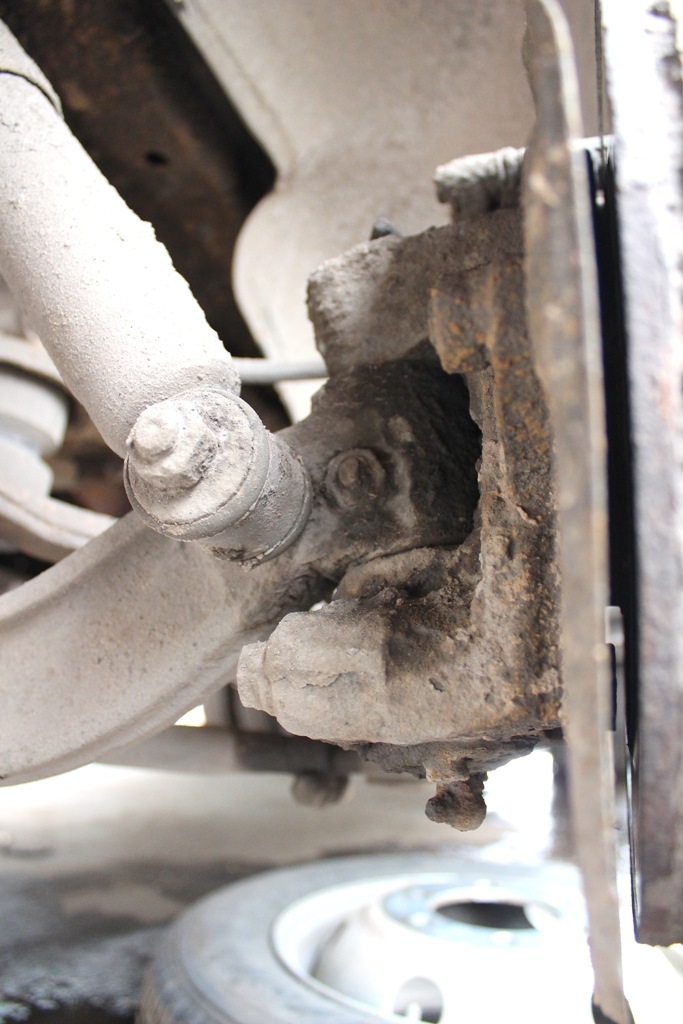

• С помощью ключа демонтируйте нижнюю и верхнюю коробку непосредственно на поворотном кулаке (шкворень будет находиться внутри него). Работы следует проводить аккуратно; при демонтаже вы можете обнаружить налет на кулаке – его нужно снять тряпкой или отверткой.

• Найдите на поворотном кулаке посадочный палец, демонтируйте гайку-фиксатор. Располагаться гайка может как с передней, так и задней части кулака. После демонтажа выбейте посадочный палец с помощью молотка (но не делайте сильных ударов).

• В шкворневое отверстие ставьте любой цилиндрический предмет (например, другой шкворень), а потом ударьте несколько раз по его краю с помощью молотка. В результате наш шкворень должен выйти из поворотного кулака. Если запчасть сидит в отверстии достаточно плотно, удары можно наносить с помощью кувалды.

• Вставьте новый шкворень в отверстие, протолкните его с помощью пальцев или молотка. Соберите подвеску в обратном порядке согласно инструкции выше. Если вы меняете запчасть сразу на двух колесах, рекомендуется сперва выполнить демонтаж обоих шкворней, а потом – поочередную замену и сборку, чтобы не испачкать детали.

Как снять шкворень – рабочие приемы и подводные камни

Выше мы рассмотрели типовой алгоритм замены шкворневых запчастей на автомобилях системы Газель. Однако во время замены у человека может возникнуть множество сложностей, которые заметно усложнят демонтажные работы. Рассмотрим эффективные рабочие приемы и подводные камни демонтажа, о которых необходимо знать мастеру:

• Бывает так, что шкворень застревает внутри поворотного кулака, а выбить его становится очень трудно. Чтобы обойти эту проблему, рекомендуется снять переднюю балку с Газели целиком. Для этого нужно снять колеса, отсоединить суппорты и тормозные шланги, демонтировать амортизаторы, отсоединить балки тяги, снять гайки-фиксаторы и демонтировать кулаки. Теперь шкворни можно выбить напрямую с помощью молотка или кувалды (кулак рекомендуется зафиксировать в тисках).

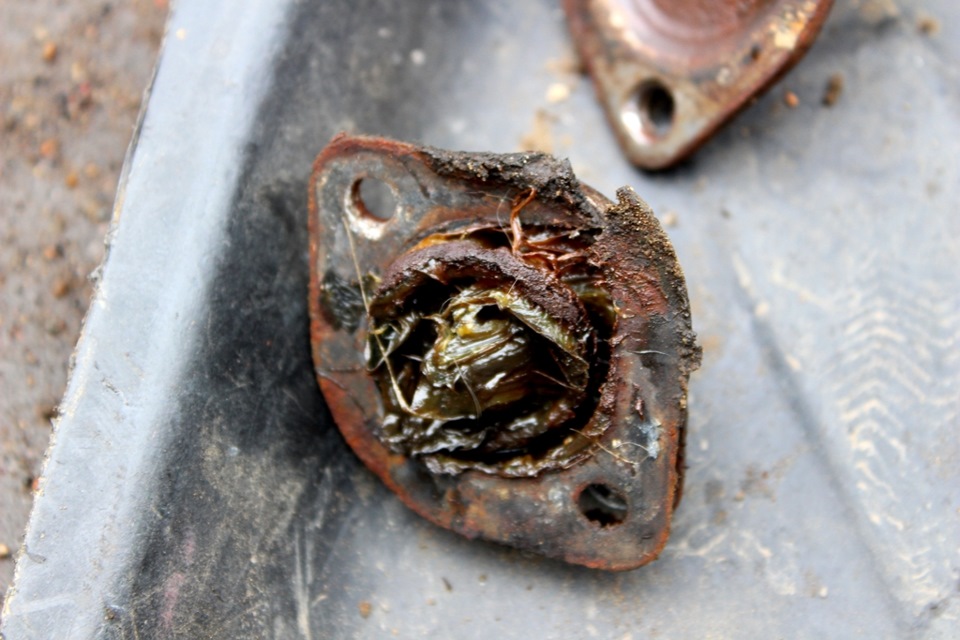

• При обратной сборке перед установкой новых шкворней рекомендуется смазать их с помощью смазки для ШРУСа. Это улучшит показатели трения, что минимизирует риск деформации запчасти при работе. Если пыльник вышел из строя или стал слишком грязным, необходимо выполнить его замену/очистку. При установке подшипника с пыльником необходимо соблюсти направление сборки, поскольку в противном случае подвеска будет работать неправильно.

Смазка – как шприцевать шкворни на Газели

Чтобы обеспечить низкое трение в подвижных узлах подвески, рекомендуется периодически выполнять смазку шкворней на Газели. С помощью смазки уменьшается риск задиров и механических дефектов, минимизируется риск коррозии. Согласно заводской спецификации смазывание нужно делать каждые 15 тысяч километров пробега. Однако опытные водители утверждают, что наносить смазку нужно чаще в 1,5-2 раза – то есть каждые 7-10 тысяч километров, поскольку Газели часто эксплуатируются при повышенных показателях нагрузки.

Шприцевание Газели – простая процедура, а выполнять ее рекомендуется по такому алгоритму:

1. Установите машину на подъемник или подпорки, чтобы упростить нанесение смазки на шкворни. Саму смазку нужно заправить в небольшой шприц – это упростит нанесение вещества.
2. Осмотрите машину около колеса и найдите пресс-масленку – аккуратно наполните ее смазкой. Потом найдите нижнюю масленку и наполните ее до краев.
3. Бывает так, что пресс-масленки очень загрязнены – в таком случае перед заправкой нужно очистить их с помощью железной щетки от грязи.

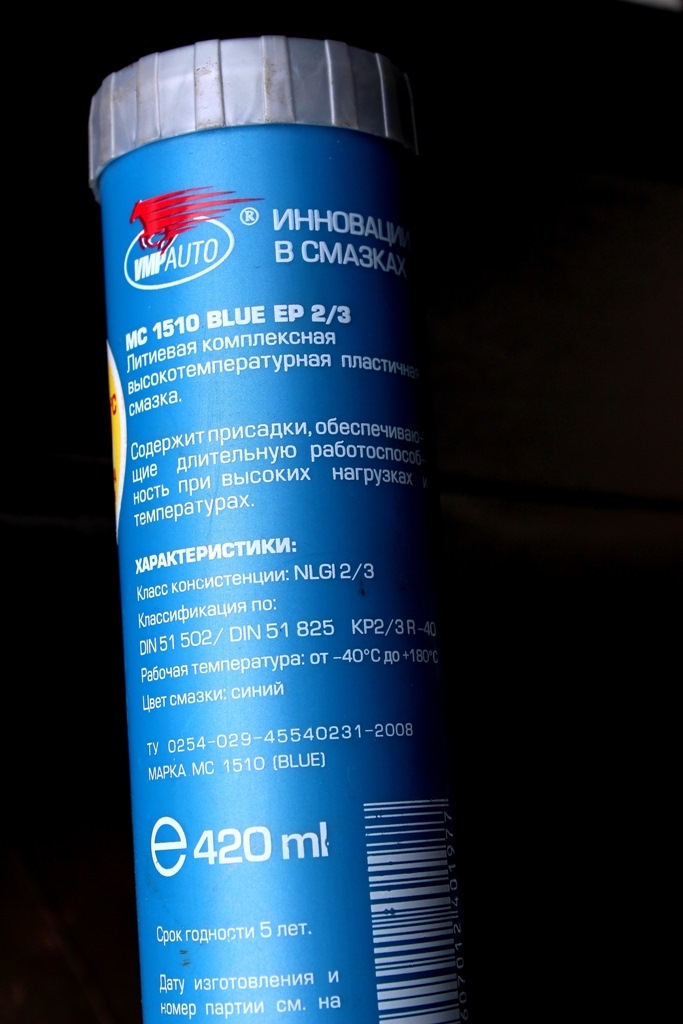

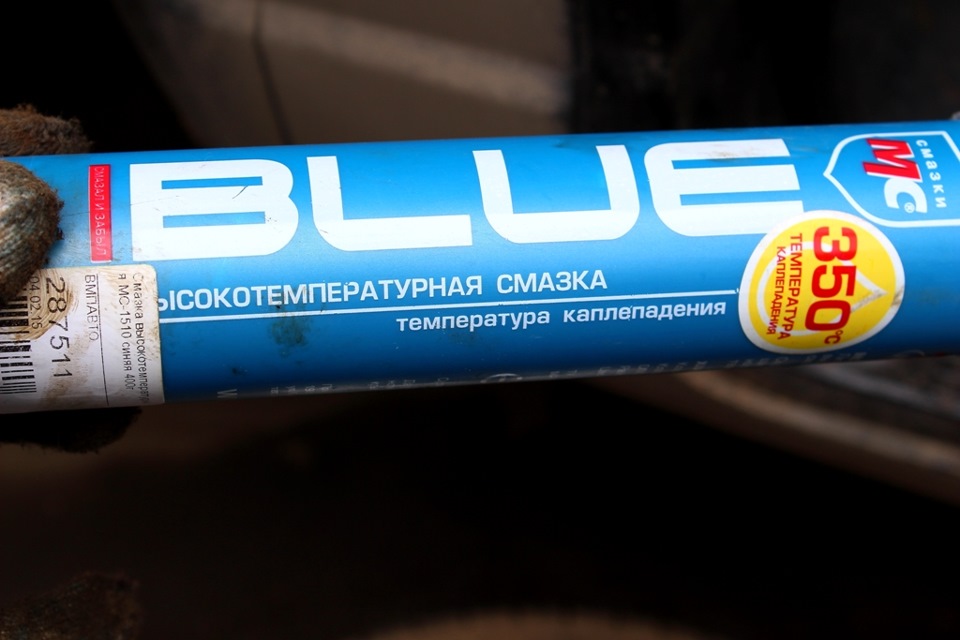

Обратите внимание! Для смазывания шкворней рекомендуется использовать литол либо другую жидкость с аналогичными физическими свойствами.

Как выбрать хорошие шкворни для Газели

Чтобы не ошибиться с выбором хороших шкворней, помните о некоторых важных правилах:

• При выборе шкворней обратите внимание на диаметр их сечения. Если вы купите слишком мелкие запчасти, то они будут бесполезны, поскольку их будет невозможно зафиксировать в отверстии поворотного кулака. Оптимальный алгоритм действий: удалите старую шкворневую запчасть, сделайте замеры – и лишь после этого приступайте к замерам шкворней.
• Если покупаете запчасти в магазине, то прихватите с собой микрометр, с помощью которого можно провести замеры детали прямо на месте. По габаритам старый и новый шкворень должны совпадать, чтобы фиксация запчасти в отверстии была надежной.
• В продаже можно сейчас встретить готовые шкворневые комплекты для подвески для Газелей. В состав таких комплектов входят все необходимые запчасти – не только шкворни, но и подпипники, метизы, резинки и другие запчасти. Стоят готовые комплекты недорого – в пределах 1-2 тысяч рублей.
• При замене шкворней обратите внимание также на подшипники. Если на них много трещин, то их нужно также заменить, поскольку в противном случае вы получите ненадежную подвеску. Поворачиваться подшипники должны свободно и без усилий, а на них всегда должно быть необходимое количество смазки.
• В состав комплекта входит сразу два шкворня, что позволяет выполнить замену запчасти сразу на двух направляющих колесах.

Шкворни – это металлические цилиндры-шарниры, которые нужны для поворота колес при движении машины. На Газелях ставится две таких запчасти – по одной на каждом переднем колесе. Для замены детали, нужно снять колеса, отсоединить суппорт, снять кулак с рулевой тяги, демонтировать коробку, палец и гайки, а потом выбить шкворень из отверстия поворотного кулака. Если запчасть не идет, то можно заранее снять кулаки вместе с передней балкой. Чтобы увеличить срок годности шкворней, нужно каждые 7-10 тысяч километров смазывать их литолом.
